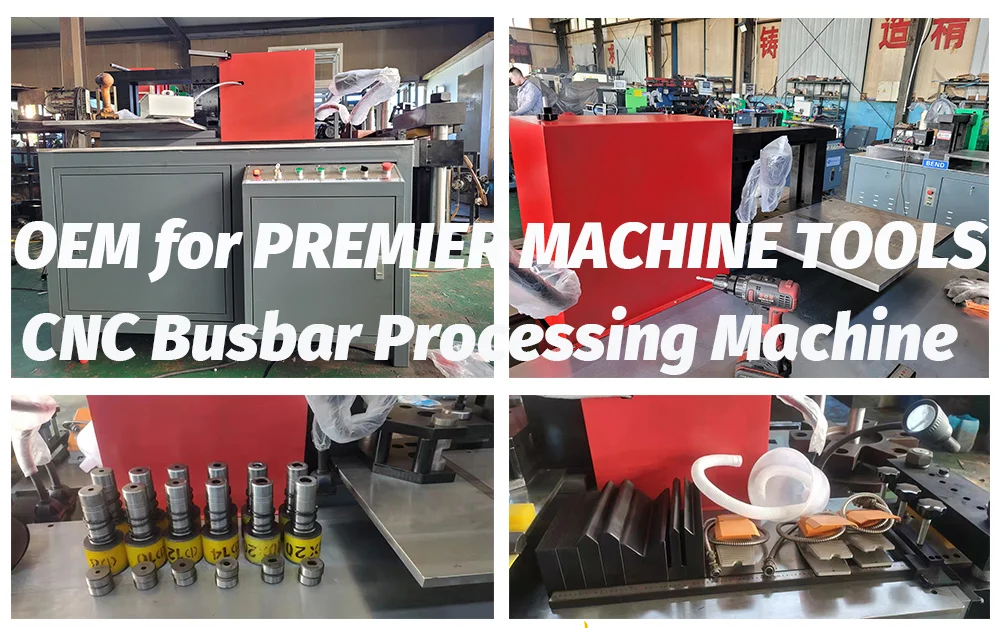

Nuestro distribuidor indio nos hizo un pedido para personalizar 1 juego de máquinas de procesamiento de barras colectoras de cobre MOTI-50-3NC.

MOTI INDUSTRIAL Group es un fabricante y proveedor profesional de máquina cortadora punzonadora y plegadora de barras colectoras CNC en China, que se especializa en proporcionar productos OEM de alta calidad.

Ahora, le mostraremos algunas características de la máquina cortadora, dobladora y punzonadora de barras colectoras CNC.

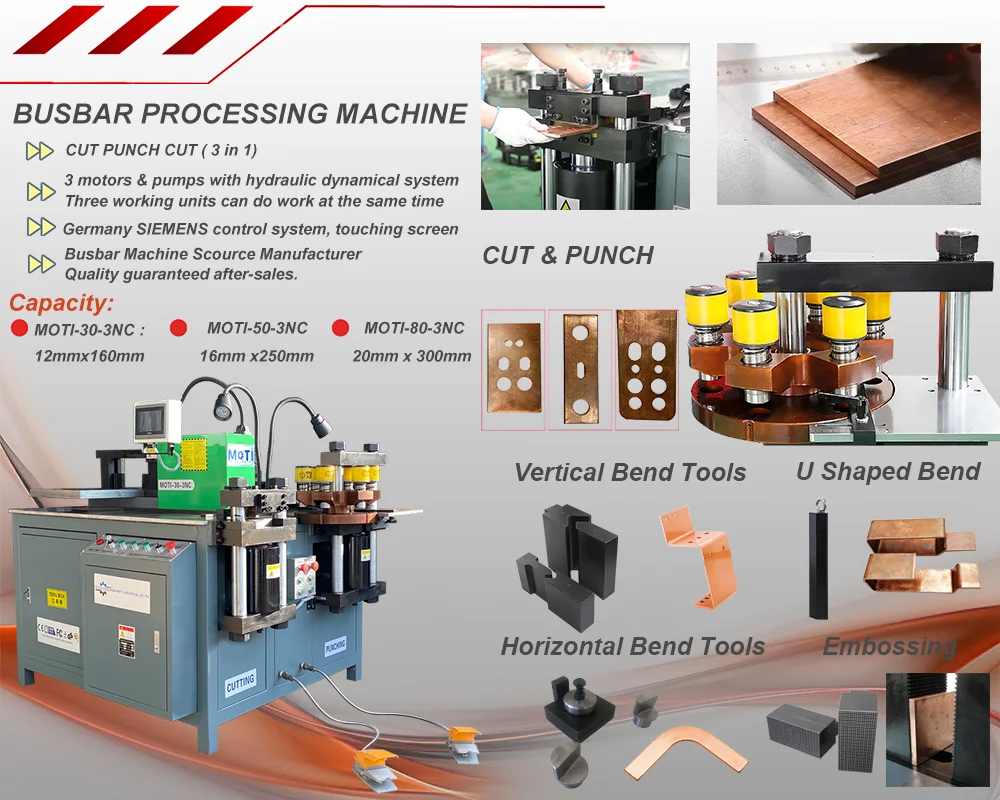

1 Introducción de la máquina procesadora de barras colectoras MOTI-50-3NC

(1) Capacidad: 16 mm x 250 mm () Espesor x ancho

(2) Doblado Punzonado Corte Tres funciones en una máquina -- 3 en 1

La máquina procesadora de barras colectoras MOTI-50-3NC está equipada con tres unidades de punzonado, corte, doblado e instala 3 juegos de motores eléctricos y bombas hidráulicas.

Este sistema hidráulico puede garantizar que tres unidades funcionen simultáneamente y no se influyan entre sí.

(3) La estructura de la máquina procesadora de barras colectoras MOTI-50-3NC

La unidad de punzonado es una estructura de torreta, la unidad de doblado está cerrada en la parte superior y el ángulo de doblado tiene función de almacenamiento.

La posición de cizallamiento adopta una estructura de doble pilar con cizallas planas, sin desperdicios, sin rebabas y sin pies colapsables.

(4) Sistema de CONTROL SIEMENS

El sistema de control PLC SIEMENS 40 de Alemania, que tiene una función de apagado automático y puede controlar el tiempo de inactividad de la unidad de corte y la unidad de perforación, es más estable y confiable que los relés tradicionales.

La función principal es procesar diferentes tipos de barras colectoras de aluminio de cobre (latón).

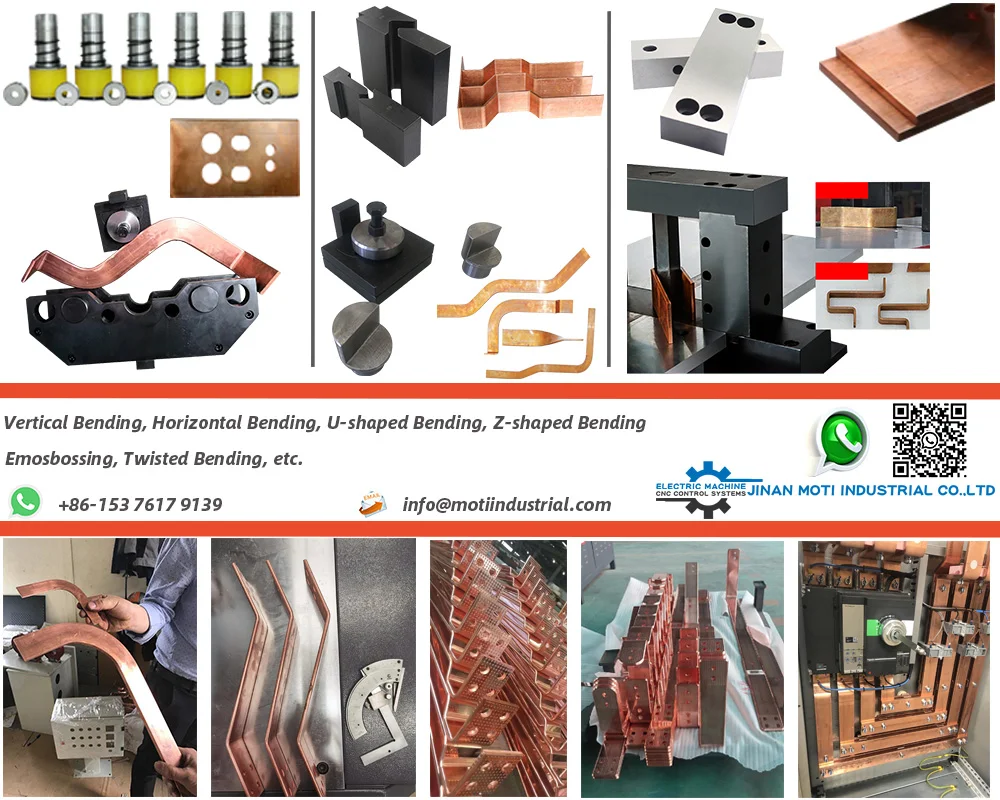

Cuando está funcionando, el trabajador solo necesita elegir la unidad, luego la máquina cortará y perforará (agujeros, agujeros largos, agujeros cuadrados, agujeros únicos), doblado horizontal, doblado vertical, grabado en relieve, flores de cáñamo torsionales, etc.

(5) Más detalles sobre las tres unidades de trabajo

1. La unidad de punzonado tiene una plataforma giratoria tipo torreta de hierro fundido nodular con orificios de moldes de 4/6/8, que es quién,

de modo que los orificios para los moldes (los moldes son procesados por nuestro centro de procesamiento) con mayor precisión y la holgura de los moldes y la plataforma giratoria sea de 0,00-0,03 mm, lo que mejora la concentricidad,

entonces la vida útil de los moldes puede ser más larga y no es necesario cambiar los moldes con tanta frecuencia.

Al agregar una posición de punzonado, la máquina puede ubicar la ubicación mecánica de doble dirección del eje x y del eje y.

eso hace que los trabajadores no necesiten cruzar líneas y hacer marcas de perforación, mejorando así la eficiencia operativa y la precisión de la perforación.

2, la unidad de corte tiene pilares verticales dobles y estructura de corte de cuchillas dobles

la cuchilla superior y la cuchilla inferior se instalan verticalmente en paralelo, asegurándose de que el corte sea suave, sin desperdicios y sin deformaciones para un uso prolongado.

3, la unidad de flexión con flexión cerrada, punto de salida y fuerza de carga se conectan con una viga de 50 mm de espesor, la resistencia mecánica es más fuerte que la flexión abierta.

4 、 Bending Angel está controlado por un sistema de control numérico. La flexión en Z se puede procesar ingresando H (la altura vertical de los planos superior e inferior) y L (longitud de la hipotenusa)

2 Si desea consultar información más detallada sobre la máquina de procesamiento de barras colectoras MOTI-50-3NC, consulte el siguiente enlace,

https://www.motiindustrial.com/es/images/Mquina_de_procesamiento_de_barras_colectoras/296.html

3 Más detalles sobre el paquete y el envío de la máquina procesadora de barras colectoras MOTI-50-3NC
