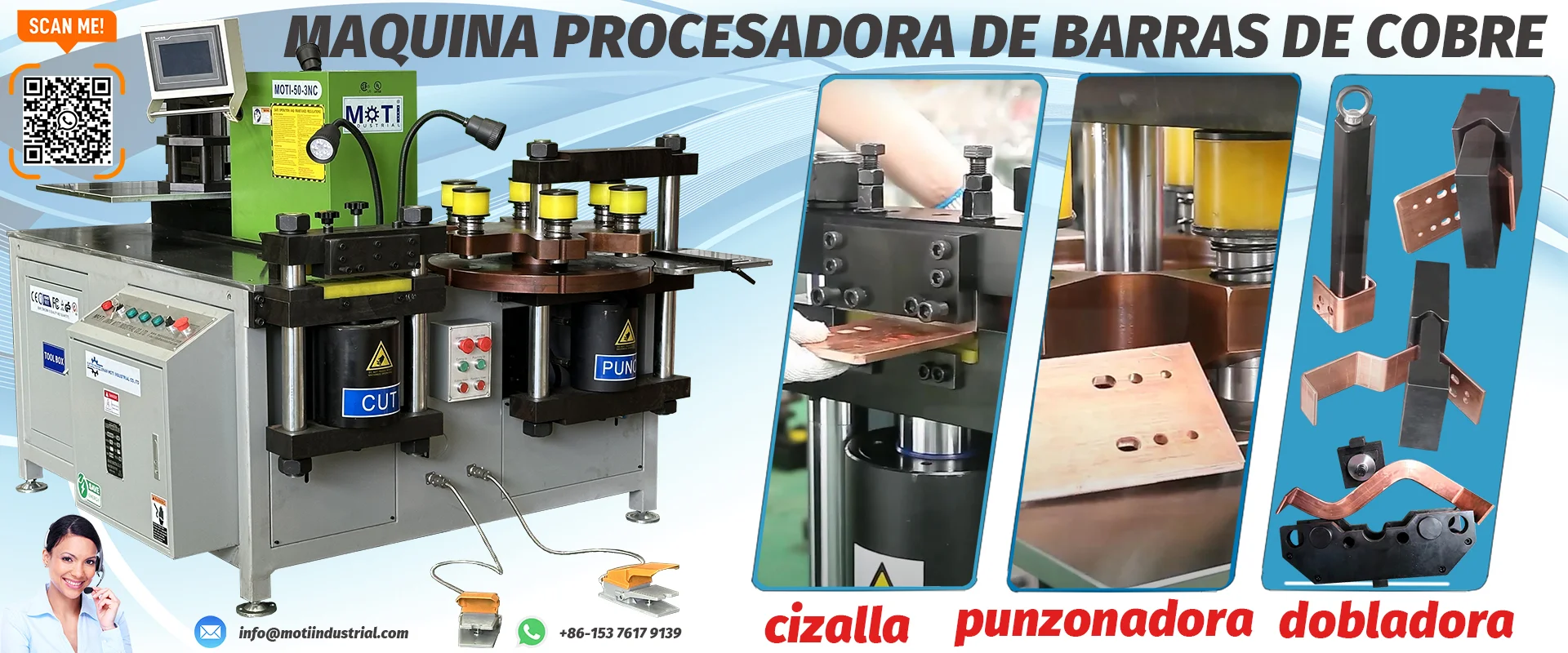

La máquina dobladora, punzonadora y cortadora de barras colectoras de MOTI INDUSTRIAL Group en China es una herramienta multifuncional para doblar,
punzonar y cortar barras colectoras de cobre y aluminio utilizadas en tableros eléctricos, transformadores y otras aplicaciones eléctricas.
La MOTI-50-3NC, una máquina hidráulica para barras colectoras de cobre de 16 x 250 mm, realiza estas tres operaciones de forma rápida y precisa,
reduciendo el tiempo de producción y aumentando la productividad en aplicaciones eléctricas.
La máquina CNC para el procesamiento de barras colectoras MOTI-50-3NC cuenta con una construcción robusta,
es fácil de operar y tiene un diseño compacto que ahorra espacio y facilita su transporte.
En resumen, la máquina dobladora, punzonadora y cortadora de barras colectoras de MOTI INDUSTRIAL Group es una solución confiable y eficiente para doblar,
punzonar y cortar barras colectoras, mejorando así la productividad en aplicaciones eléctricas.
1. Vídeo de funcionamiento de la máquina CNC para el procesamiento de barras colectoras de cobre MOTI-50-3NC
2. Parámetros técnicos de la máquina CNC de corte, punzonado y doblado de barras colectoras MOTI-50-3NC

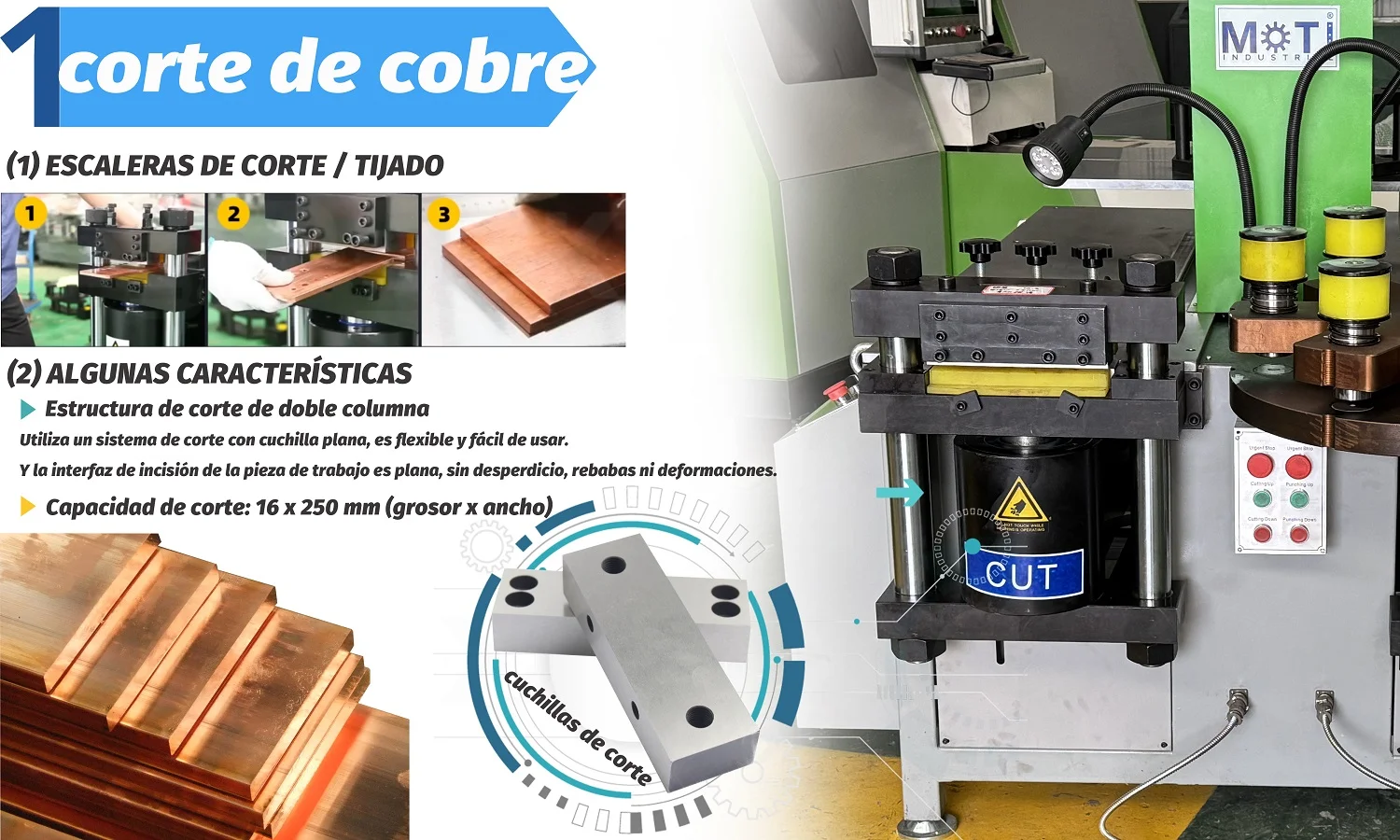

3. Sección de corte de la máquina CNC MOTI-50-3NC para corte, punzonado y doblado de barras colectoras
#1.0 La pieza de trabajo de la barra colectora de cobre queda plana y sin rebabas.
La máquina de procesamiento de barras colectoras suele utilizar cizallado con cuchilla plana.
Este método permite obtener una superficie plana en la pieza de trabajo tras el cizallado, sin rebabas.
Por ejemplo, en la industria de fabricación de equipos eléctricos completos, como celdas de distribución y subestaciones de alta y baja tensión,
se requiere una alta planitud superficial de la barra colectora.
El uso de la máquina de procesamiento de barras colectoras para el cizallado permite satisfacer esta demanda y garantizar la calidad del procesamiento y uso posteriores.
#2.0 No se generan residuos.
El método de cizallado con cuchilla plana no genera residuos durante el proceso, lo que reduce el costo de los materiales de
la barra colectora de cobre y mejora la tasa de utilización de los mismos.
Esto es de gran importancia para el procesamiento y la producción de barras colectoras a gran escala.
#3.0 Ventajas del diseño estructural: estructura integral de doble columna.
La unidad de corte de la máquina de procesamiento de barras colectoras adopta una estructura integral de doble columna.
Este diseño es innovador y la fuerza aplicada es óptima.
Garantiza eficazmente que la unidad de corte no se deforme durante su uso prolongado,
extiende la vida útil del equipo y reduce problemas como la disminución de la precisión del procesamiento causada por la deformación del equipo.

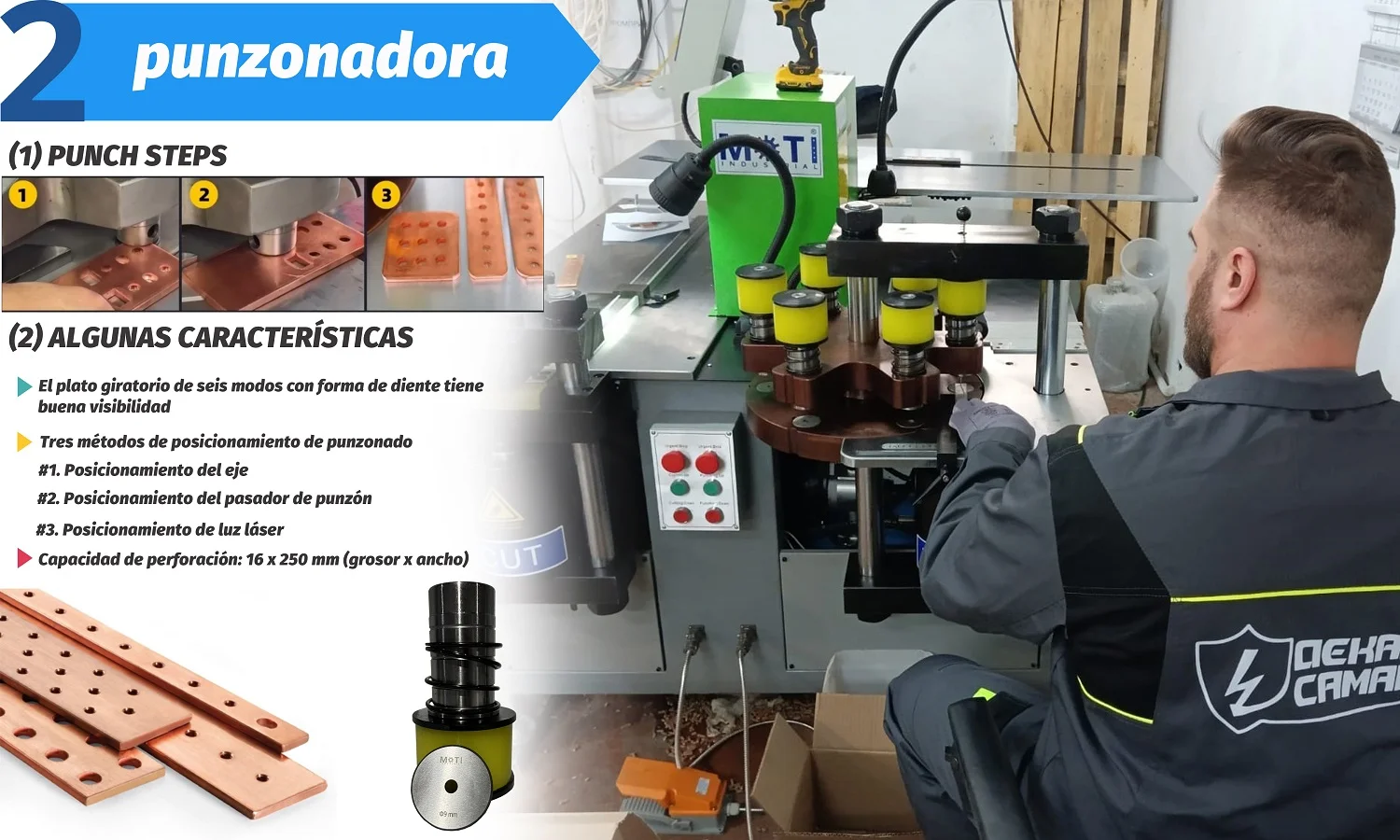

4. Sección de punzonado de la máquina de fabricación de barras colectoras CNC MOTI-50-3NC
(1) Plato giratorio de seis modos con forma dentada y buena visibilidad
(2) Tres métodos de posicionamiento de punzonado: Posicionamiento por eje; Posicionamiento por pasador de punzonado; Posicionamiento por láser
(3) Capacidad de punzonado: 16 x 250 mm (Espesor x Ancho)

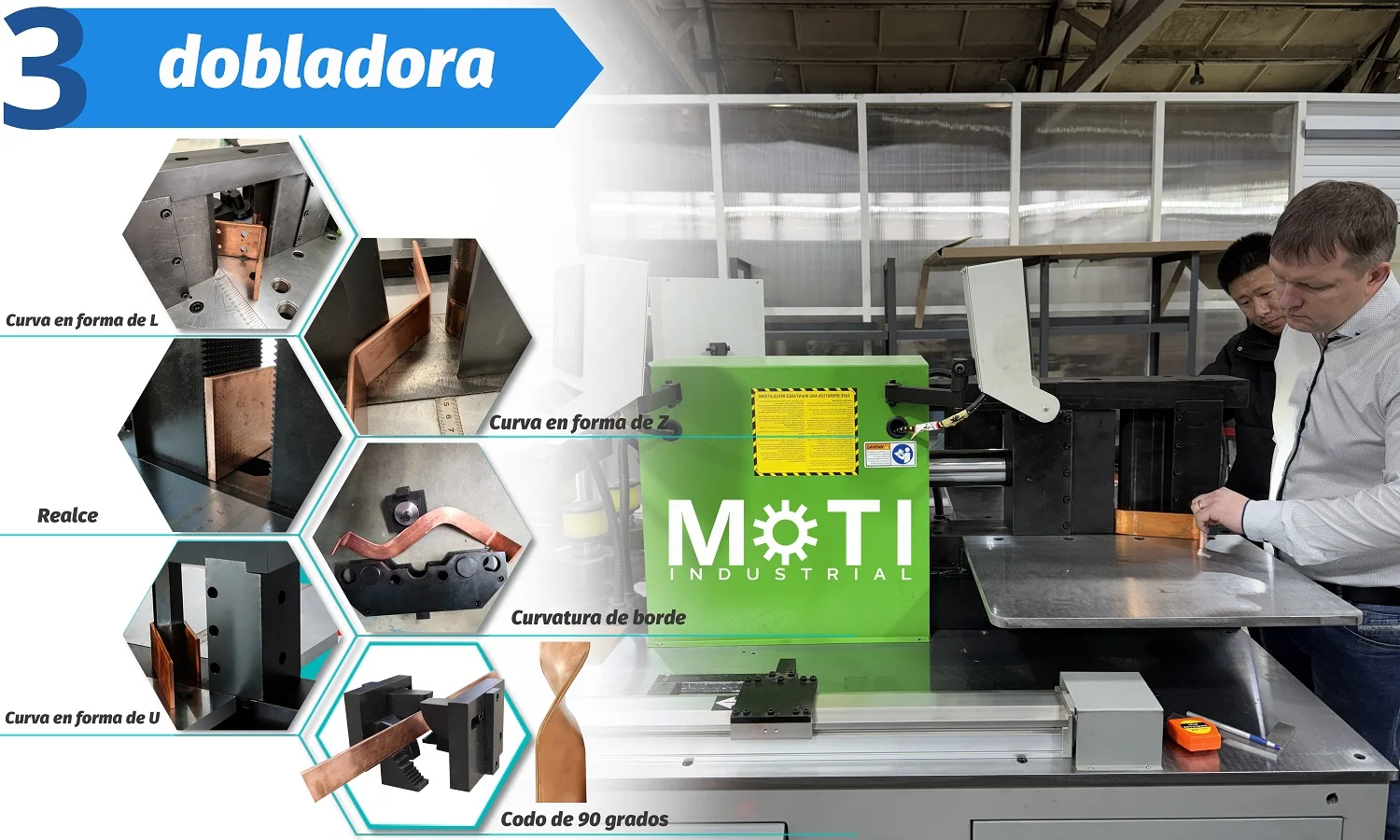

5. Sección de doblado de la máquina dobladora de barras colectoras CNC MOTI-50-3NC
(1) Estructura de doblado cerrada
La estructura cerrada de la máquina permite que la barra colectora de cobre se estire uniformemente durante el proceso de doblado,
garantizando que los ángulos de doblado de los extremos superior e inferior de la barra colectora de cobre se mantengan constantes.
(2) Selección de doblado CNC
La unidad de doblado de la máquina dobladora de barras colectoras CNC utiliza un sistema CNC Siemens de Alemania,
lo que permite un doblado de alta precisión de barras colectoras de cobre con diversas formas.

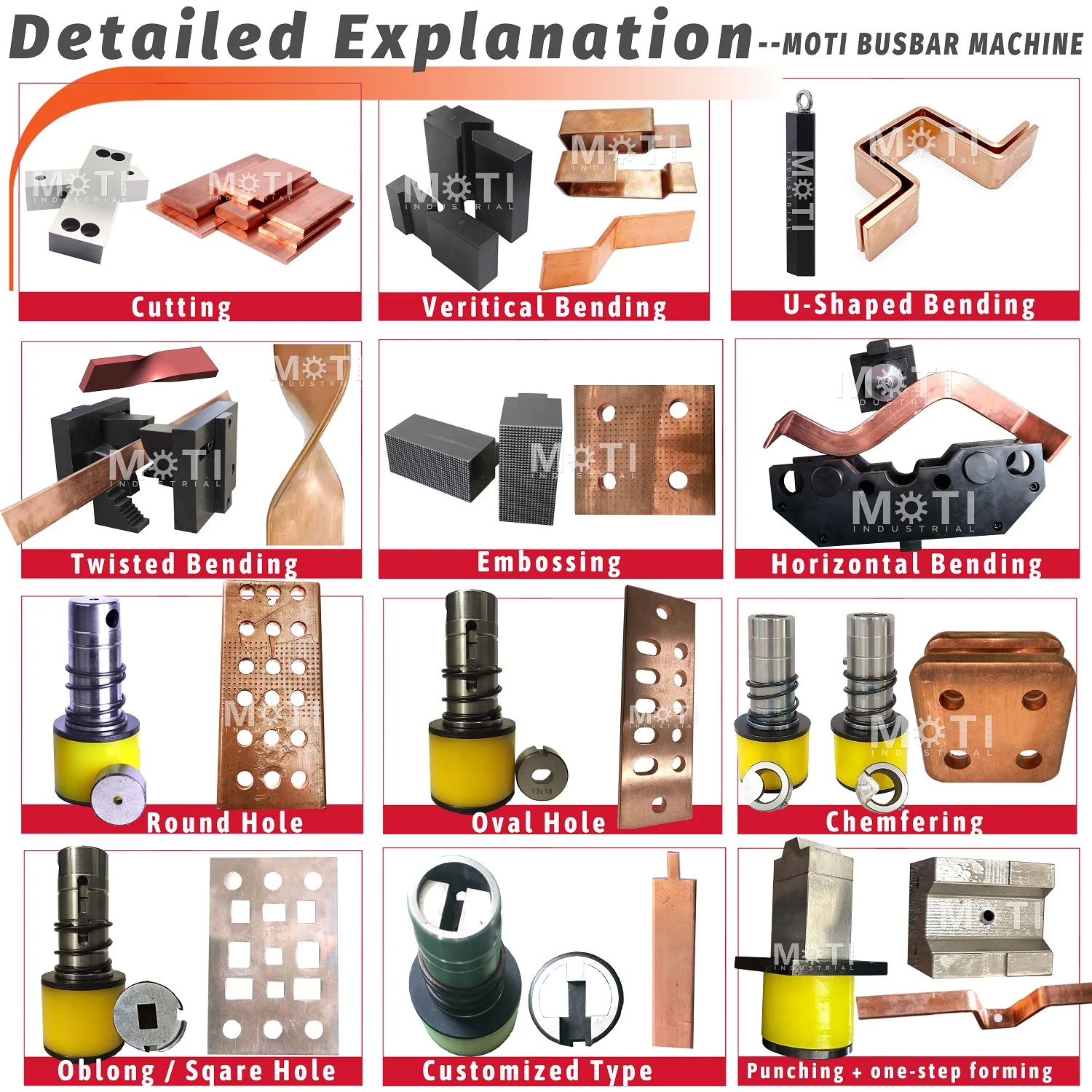

Mediante el uso de diferentes matrices de doblado, se pueden realizar operaciones de
doblado vertical, plano, en U, en Z, de estampado y de torsión en barras colectoras de cobre de diferentes espesores.

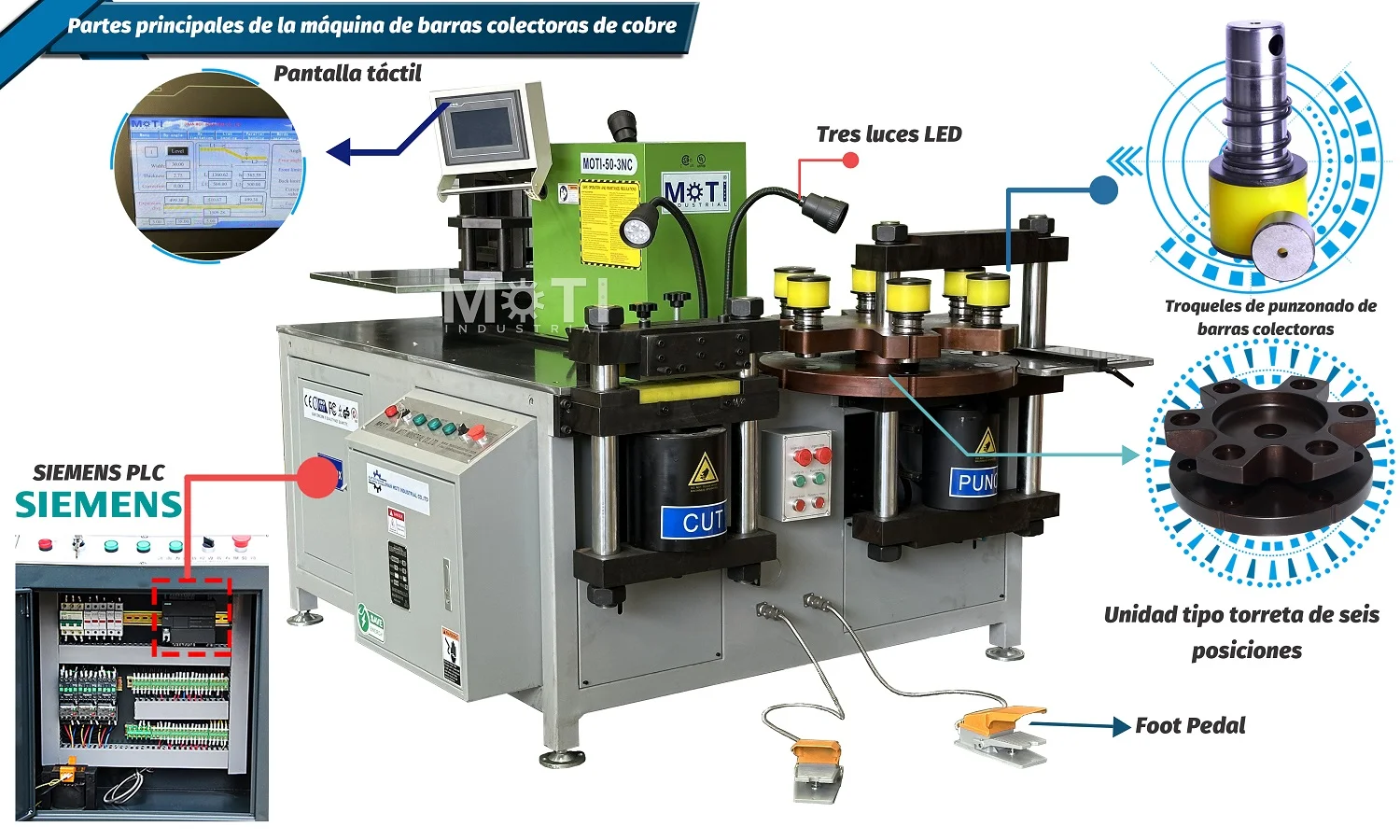

6. Máquina CNC multifuncional para barras colectoras MOTI-50-3NC
(1) Máquina CNC multifuncional para barras colectoras MOTI-50-3NC
La máquina multifuncional para el procesamiento de barras colectoras MOTI-50-3NC puede perforar, cortar y doblar barras colectoras de cobre simultáneamente.
Esta máquina está equipada con un sistema hidráulico de tres motores, lo que permite que tres operarios trabajen simultáneamente en las tres estaciones de la máquina,
mejorando significativamente la eficiencia del trabajo.
(2) Opciones personalizables
Para satisfacer las diversas necesidades de nuestros clientes, podemos procesar barras colectoras de cobre de diferentes tamaños y formas.
Simplemente envíenos un dibujo de muestra de la barra colectora y nuestros ingenieros personalizarán el molde de la máquina según sus especificaciones.
